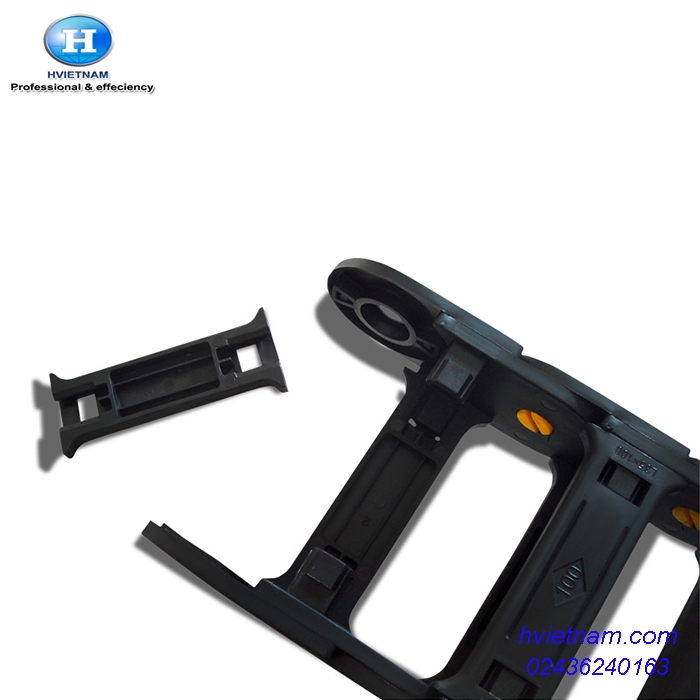

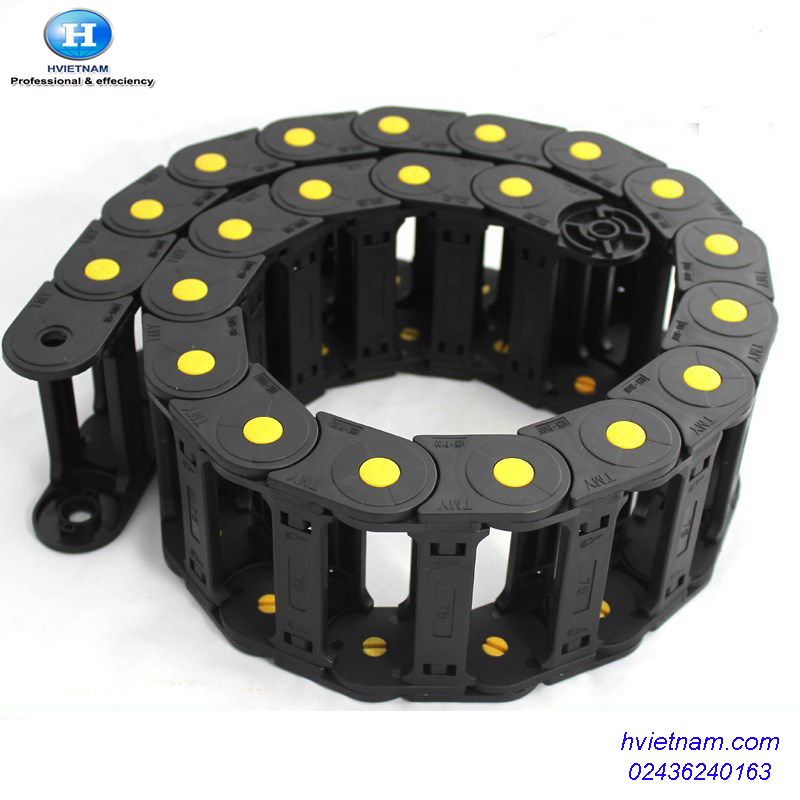

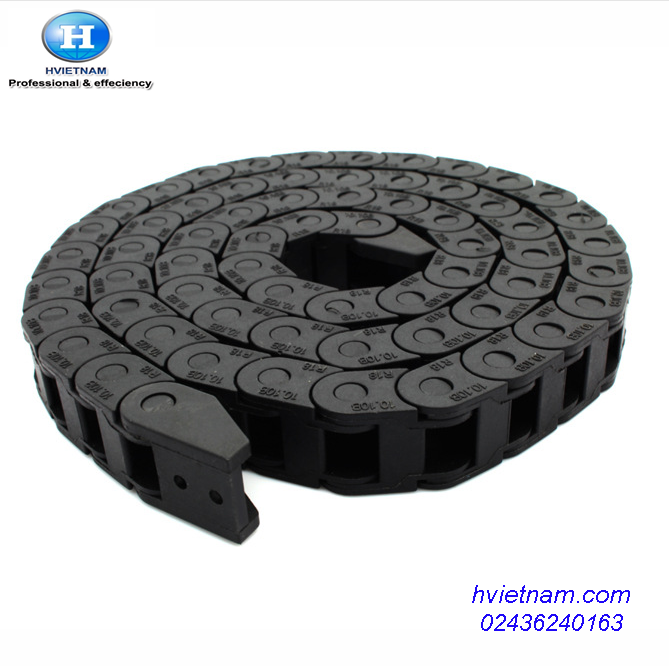

Xích Nhựa Cuốn Cáp

Xích Nhựa Cuấn Cáp.

- Ứng dụng

- dùng để dẫn hướng dây điện, di chuyển thuận lợi không làm ảnh hưởng tới các cáp dây

điện, chống xoắn, dễ dàng kiểm tra hay thay thế dây điện...

Chi tiết sản phẩm Xích nhựa cuốn cáp:

Loại xích	Xích nhựa đỡ dây cáp
Hãng sản xuất	JFLO, IGUS
Xuất xứ	China,Germany
Vật liệu	Nhựa
Số dãy xích	1
Bước xích(mm)	20
Đường kính con lăn(mm)	18
Chiều rộng tối đa(mm)	402
Bề dảy bản xích ngoài(mm)	10
Bề dày bản xích trong(mm)	15
Bề rộng con lăn(mm)	1.3

Thông số kỹ thuật:

SERI	Mã số Code	KT trong Inside	KT ngoài Outside	Bán kính cong xích Bending radius	Độ dài 1 mắt xích Pitch	Chiều dài không trợ đỡ Non-support length	Kiểu Type
10		Cao x Rộng (mm)	Cao x Rộng (mm)	Cao x Rộng (mm)	(mm)	(mm)	Cầu hở/kín
	TL1-10.10	10 x 10	15 x 17	18	20	1
	TL1-10.15	10 x 15	15 x 22	28	20	1
	TL1-10.20	10 x 20	15 x 27	28	20	1
15	TL1-15.15	15 x 26	20 x 26	28, 38	25	1.3	Cầu hở/kín
	TL1-15.20	15 x 20	20 x 31	28, 38	25	1.3
	TL1-15.30	15 x 20	20 x 43	28, 38	26	1.3
	TL1-15.40	15 x 40	20 x 53	28, 38	26	1.3
	TL1-15.50	15 x 50	20 x 63	28, 38, 40	26	1.3
18	TL1-18.18	18 x 18	23 x 31	28, 38, 40, 48	30	1.5	Cầu hở/kín
	TL1-18.25	18 x 25	23 x 38	28, 38, 40, 48	30	1.5
	TL1-18.35	18 x 35	23 x 47	28, 38, 48	30	1.5
	TL1-18.50	18 x 50	23 x 63	28, 38, 48,	30	1.5
	TL1-18.60	18 x 60	23 x 73	38, 48	30	1.5
20	TL1-20.38	20 x 38	28 x 50	75	30	1.5	Cầu hở/kín
20	TL120.63	20 x 63	28 x 75	63	30	1.5	Cầu hở/kín
25	TL1-25.25	25 x 25	35 x 38	38, 55, 75, 100 125, 150	40	1.8	Cầu hở/kín
	TL1-25.38	25 x 38	35 x 54	38,55,63,75,100 125,150	44	1.8
	TL1-25.50	25 x 50	35 x 66	38, 55, 75, 100 125, 150	44	1.8
	TL1-25.57	25 x 57	35 x 73		46	1.8
	TL1-25.77	25 x 77	35 x 93		46	1.8
	TL1-25.103	25 x 103	35 x 120		46	1.8
35 (TL1)	TL1-35.50	35 x 50	54 x 72	63, 75, 100 125,150	59	3.5	Cầu kín,Nắp cầu dưới có thể mở
	TL1-35.60	35 x 60	55 x 86		59	3.5
	TL1-35.75	35 x 75	55 x 101		59	3.5
	TL1-35.100	35 x 100	55 x 126		59	3.5
	TL1-35.125	35 x 125	55 x 152		59	3.5
	TL1-35.150	35 x 150	55 x 176		59	3.5
	TL1-35.175	35 x 175	55 x 201		59	3.5
	TL1-35.200	35 x 200	55 x 228		59	3.5
	TL1-35.75	35 x 75	48 x 96	100	55	2.5	2 thân lắp cầu trên có thể mở
35 (TL2)	TL2-35.50	35 x 50	54 x 72	63, 75, 100 125, 150	58	3.8	Cầu kín, Nắp cầu dưới có thể mở
	TL2-35.50	35 x 60	55 x 86		58	3.8
	TL2-35.50	35 x 75	55 x 101		58	3.8
	TL2-35.50	35 x 100	55 x 126		58	3.8
	TL2-35.50	35 x 125	55 x 151		58	3.8
	TL2-35.50	35 x 150	55 x 176		58	3.8
	TL2-35.50	35 x 175	55 x 201		58	3.8
	TL2-35.50	35 x 200	55 x 228		58	3.8
45 ( TL1)	TL1-45.50	45 x 50	67 x 81	75, 100 125, 150 200, 250, 300	70	4	Cầu kín, Nắp cầu dưới có thể mở
	TL1-45.60	45 x 60	67 x 91		70	4
	TL1-45.75	45 x 75	67 x 106		70	4
	TL1-45.100	45 x 100	67 x 131		70	4
	TL1-45.125	45 x 125	67 x 156		70	4
	TL1-45.150	45 x 150	67 x 181		70	4
	TL1-45.175	45 x 175	67 x 206		70	4
	TL1-45.200	45 x 200	67 x 231		70	4
45 (TL2)	TL2-45.50	45 x 50	66 x 82	100, 125	68	3.5	Cầu kín, Nắp cầu dưới có thể mở
	TL2-45.60	45 x 60	66 x 93		68	3.5
	TL2-45.75	45 x 75	66 x 108		68	3.5
	TL2-45.100	45 x 100	66 x 133		68	3.5
	TL2-45.125	45 x 125	66 x 158		68	3.5
	TL2-45.150	45 x 150	66 x 183		68	3.5
	TL2-45.175	45 x 175	66 x 208		68	3.5
	TL2-45.200	45 x 200	66 x 233		68	3.5
	TL2-45.250	45 x 250	66 x 288		68	3.5
	TL2-45.275	45 x 275	66 x 308		68	3.5
	TL2-45.300	45 x 300	66 x 333		68	3.5
56	TL1-56.95	56 x 95	84 x 132	150, 200, 250, 300	91	4	Cầu hở/ kín
	TL1-56.125	56 x 125	84 x 162		91	4
	TL1-56.150	56 x 150	84 x 186		91	4
	TL1-56.175	56 x 175	84 x 212		91	4
	TL1-56.200	56 x 200	84 x 236		91	4
	TL1-56.250	56 x 250	84 x 280		91	4
62	TL1-62.150	62 x 150	90 x 186	150	90	4	Cầu hở/ kín
	TL1-62.175	62 x 175	90 x 212		90	4
	TL1-62.200	62 x 200	90 x 236		90	4
	TL1-62.250	62 x 250	90 x 286		90	4
80 (TL1)	TL1-80.95	80 x 95	109 x 132	200, 250, 300 400, 500	92	6	Cầu kín, Nắp cầu dưới có thể mở
	TL1-80.125	80 x 125	109 x 162		92	6
	TL1-80.150	80 x 150	109 x 186		92	6
	TL1-80.175	80 x 175	109 x 212		92	6
	TL1-80.200	80 x 200	109 x 236		92	6
	TL1-80.250	80 x 250	109 x 286		92	6
	TL1-80.300	80 x 300	109 x 336		92	6
	TL1-80.350	80 x 350	109 x 386		92	6
80 (TL2)	TL2-80.125	80 x 125	106 x 177	200, 250 300, 350	100	10	Cầu kín, Nắp cầu dưới có thể mở
